額定負載： | 1000KG | 2000KG | |

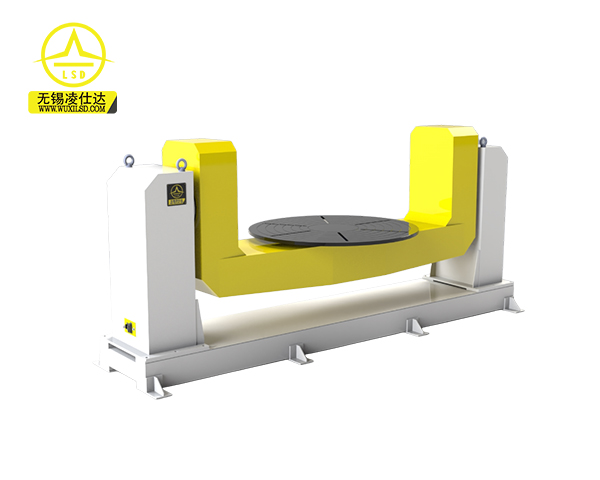

軸數： | 雙軸中空U型(標配回轉支撐版) | ||
垂直癲轉軸 | 翻轉軸額定功率及扭矩： | 3KW/14.5n.m | 4.3KW/22n.m |
翻轉軸減速機型號： | 110E/175.28+回轉支排5 | 160E/171+回轉支排5 | |
翻轉軸總減速比： | 605.513:1 | 590.727:1 | |
翻轉軸額定轉速： | 19.8°/sec | 20.3°/sec | |
翻轉軸 轉速： | 29.7/sec | 30.5°/sec | |
翻轉軸 轉矩： | 7000N.M | 9800N.M | |
翻轉軸180°用時： | 7.5sec | 7sec | |
翻轉軸重復定位精度： | ±0.04mm(R500處測量) 土360°偏心距≤300mm | ||
翻轉軸電機安裝法蘭： | 130法蘭/軸22m&180法蘭/軸35mm | 180法蘭/軸35mm | |
水平旋轉軸 | 水平軸額定功率及扭矩： | 2KW/9.5n.m | |
水平軸減速機型號： | 40E/153+回轉支撐5 | ||
水平軸總減速比： | 528.545:1 | ||
水平軸額定轉速： | 22.7°/sec | ||
水平軸 轉速： | 34°/sec | ||
水平軸 轉矩： | 4000N.M | ||
水平軸180°用時： | 7sec | ||
水平軸重復定位精度： | ±0.04mm(R500處測量)土360° 重心距≤200mm | ||
水平軸電機安裝法蘭： | 130法蘭/軸22mm | ||
其他 | 導電形式： | 標配70m2時柔耐高溫惕使線直連(350A時)/選配500A為140mm2 | |
中空出線： | 中空可出線(高精度直驅) | ||
標準顏色： | (磷化/打沙/噴塑)標配：主體白RAL9003/鈑金黃RAL1018 | ||
備注：電機以接近扭矩作為選型，偏心距大時需升級減速機及電機。500A焊機時請告知增加導線。旋轉角度大 于360度時需告知并改為導電柱方式。(飯金顏色免費定制，其余件定制色價格貨期另議)。標準尺寸外的可 定制。標配一線優質RY減速機(指定品牌價格另議)。 | |||
