軸數：

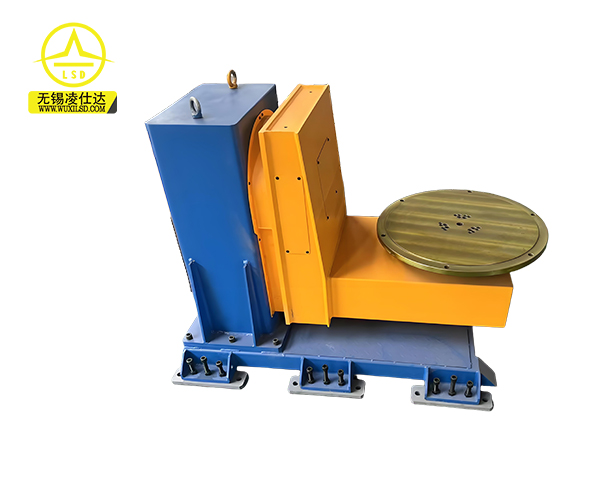

雙軸中空L型(標配鑄造+雙滾柱斜齒回轉支撐版)

垂直翻轉軸

翻轉軸額定功率及扭矩：

2KW/9.5n.m

翻轉軸減速機型號：

40E/153+回轉支撐5

翻轉軸總減速比：

528.545:1

翻轉軸額定轉速：

22.7/sec

翻轉軸 轉速：

34°/sec

翻轉軸 轉矩：

4000N.M

翻轉軸180°用時：

7sec

翻轉軸重復定位精度：

±0.04mm(R500處測量)±360°偏心距≤300mm

翻轉軸電機安裝法蘭：

130法蘭/軸22mm

水平回轉軸

回轉軸額定功率及扭矩：

2KW/9.5n.m

回轉軸減速機型號：

100C(中空RV)

回轉軸總減速比：

257:1

回轉軸額定轉速：

46.7/sec

回轉軸 轉速：

70°/sec

回轉軸 轉矩：

2000N.M

回轉軸180°用時：

3.0sec

回轉軸重復定位精度：

±0.02mm(R500處測量)±360°  重心距≤200mm

回轉軸電機安裝法蘭：

130法蘭/軸22mm

其他

導電形式：

標配70m2耐柔耐高溫錫使線直連(350A時)/選配500A為140mm2

中空出線：

中空可出線(高精度直驅)

標準顏色：

(磷化/打沙/噴塑)標配：主體白RAL9003/飯金黃RAL1018

備注：電機以接近扭矩作為選型，偏心距大時需升級減速機及電機。特殊電機接口可做轉接。旋轉角度大于360度時需告知并改為導電柱方式。(飯金顏色免費定制，其余件定制色價格貨期另議)。標配一線優質RV減速機(指定品牌價格另議)。
